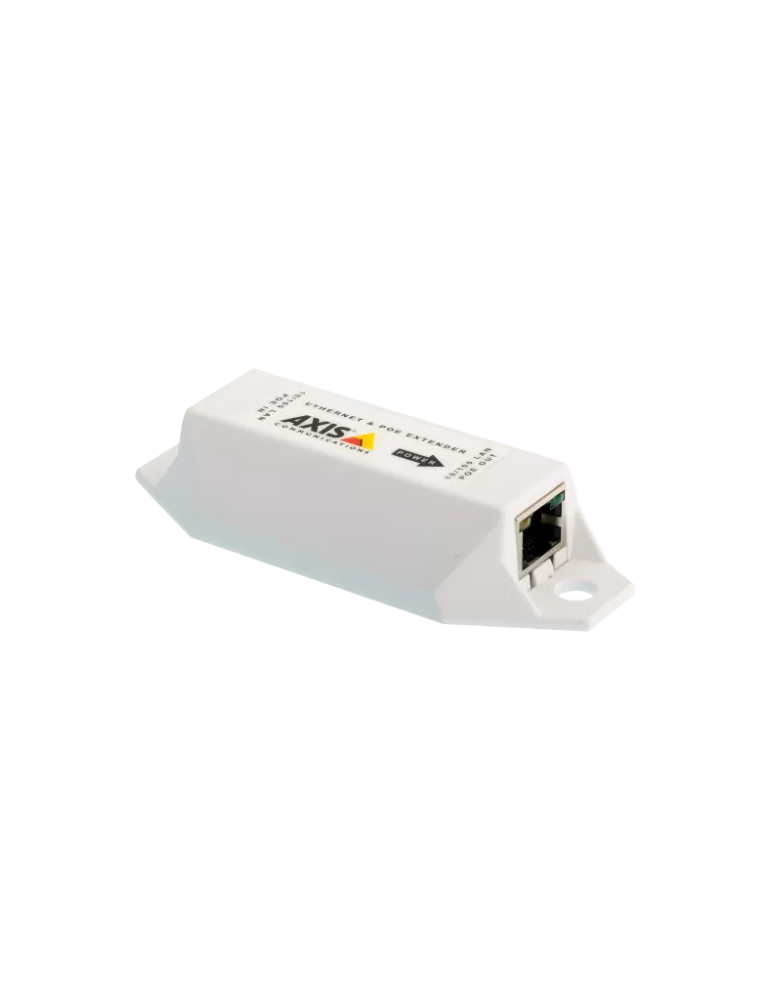

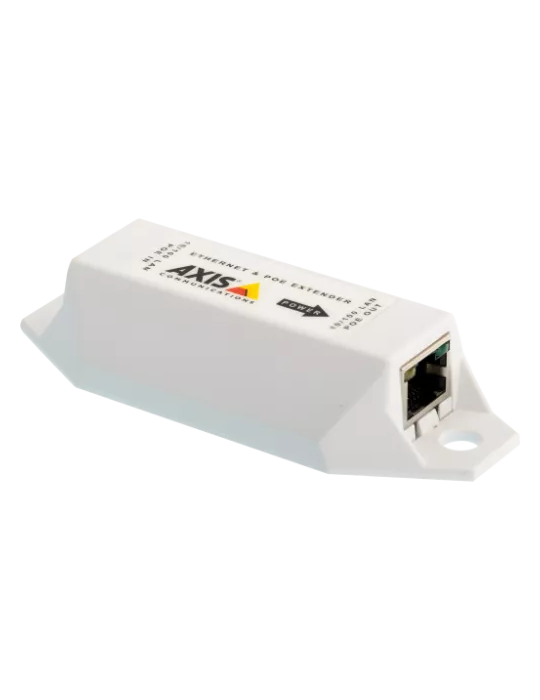

Ethernet a une longueur de câble entre le commutateur et la caméra vidéo limitée à 100 m (328 ft.). Pour couvrir une plus longue distance, un commutateur est normalement utilisé comme répéteur ou il est également possible de recourir à la fibre optique. Pour passer outre cette limite de distance, les installateurs de réseau peuvent simplement connecter un AXIS T8129 PoE Extender en ligne avec le câble Cat-5e ou Cat-6 et transférer le reste à la caméra. En fonction de l'injecteur et du type de caméra, la distance de connexion peut être comprise entre 200 et 400 mètres (656-1 312 pi). Compatibilité AXIS T8129 PoE Extender est compatible avec tous les produit de vidéo sur IP Axis dotés de PoE et prend en charge IEEE 802.3af et IEEE 802.3at. Reportez-vous à la section Installation type pour obtenir des exemples de connexion avec les produit de vidéo sur IP Axis. Portée La portée dépend de la puissance requise, ainsi, une caméra dôme PTZ de 25 W peut être placée à 200 m (656 pi) à l'aide d'un seul AXIS T8129. Ou, la longueur du câble reliant une caméra réseau standard de 5 W peut atteindre 400 m (1 312 pi) en raccordant trois AXIS T8129 à 100 m (328 pi) d'intervalles. Consultez l'onglet Portée pour en savoir plus sur les distances maximales. Le tableau ci-dessous indique les distances maximales à respecter pour le commutateur réseau en fonction de la source d'alimentation, en ajoutant une rallonge Axis PoE tous les 100 m (328 pi). Les chiffres réels dépendent des conditions de fonctionnement. Portée supérieure à un câble CAT5e ou CAT6 de 24 AWG ou de catégorie supérieure, sauf indication contraire : Périphérique alimenté Source PoE Commutateur PoE Axis 15 W injecteur de puissance (802.3af) Commutateur PoE+ (802.3at) Adaptateur Axis 30 W (802.3at)** Injecteurs de puissance Axis 60 W (High PoE) Périphériques PoE faible puissance Périphériques PoE classe 1 ou qui requièrent moins de 6 watts) 300 m (984 pi) 400 m (1 312 pi) 400 m (1312 pi) 400 m (1 312 pi) Périphériques PoE moyenne puissance Périphériques PoE classe 1 ou 2 qui requièrent moins de 12 watts 200 m (656 pi) 200 m (656 pi) 300 m (984 pi) 300 m (984 pi) Périphériques PoE ou PoE+ pleine puissance Périphériques PoE conformes 802.3af ou 802.at, ou qui requièrent plus de 12 watts Non pris en charge Non pris en charge 200 m (656 pi)* 200 m (656 pi)* Périphériques High PoE personnalisés Périphériques recommandés pour une utilisation avec des injecteurs Axis 60 W Non pris en charge Non pris en charge Non pris en charge 200 m (656 pi)* Remarque : Les chiffres réels dépendent des conditions de fonctionnement. Portée supérieure à un câble CAT5e ou CAT6 de 24 AWG, ou de catégorie supérieure, sauf indication contraire. * utiliser un câble de 23 AWG ou de section supérieure (généralement Cat-6) ** Les injecteurs Axis 30 W sont entièrement conformes à la norme 802.3at, mais fonctionnent à une tension plus élevée que la plupart des commutateurs PoE+, ce qui permet des portées plus importantes que la plupart des commutateurs PoE+ normaux. Pas de module d'alimentation supplémentaire L'AXIS T8129 ne nécessite pas d'alimentation supplémentaire et la caméra réseau connectée est alimentée par un seul commutateur ou injecteur PoE. Elle offre deux ports Ethernet femelles, tous deux configurés automatiquement pour la vitesse de la liaison, duplex et croisée, et le débit réseau plein débit est maintenu. Configuration typique Next Previous slide 3 of 3
